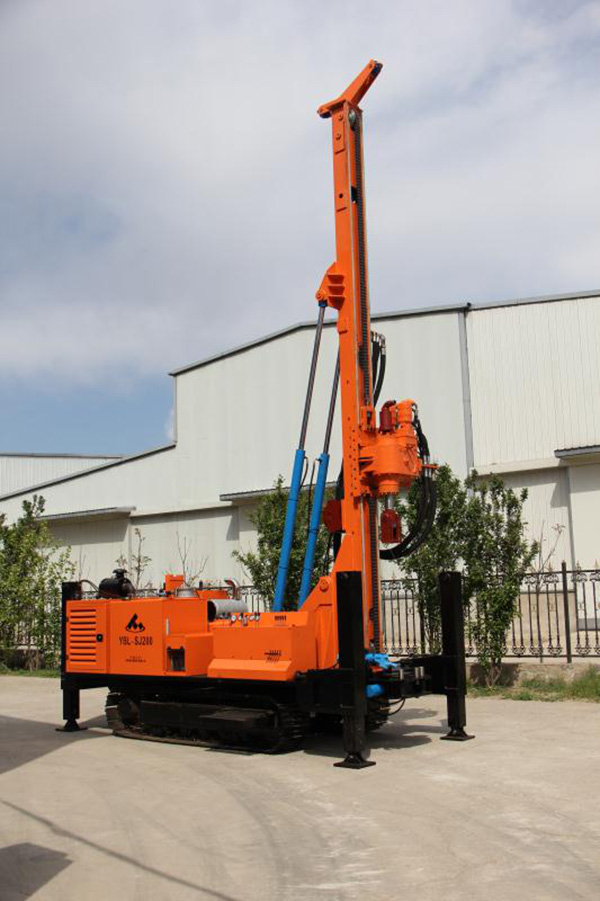

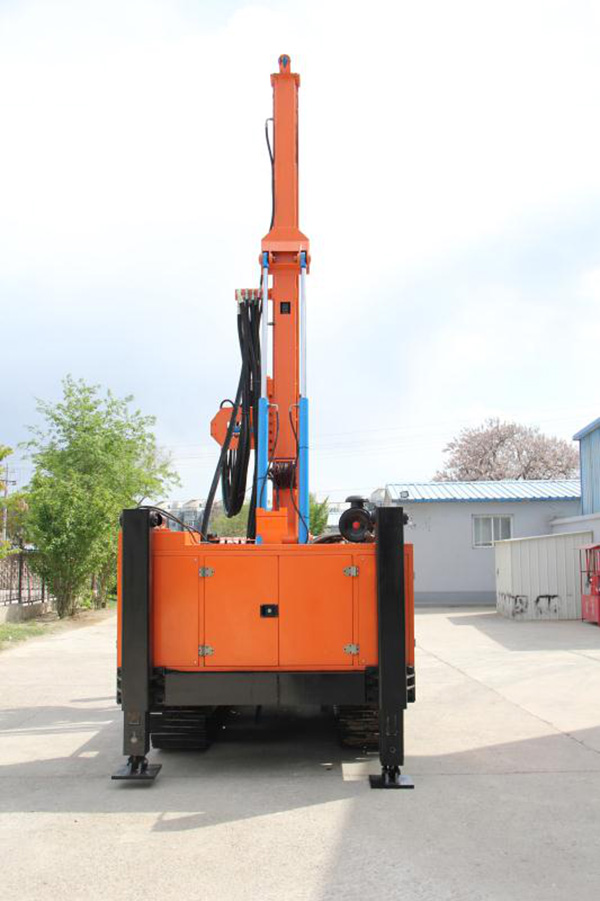

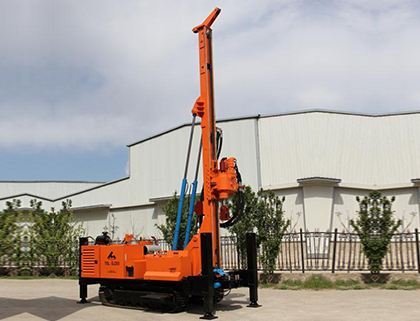

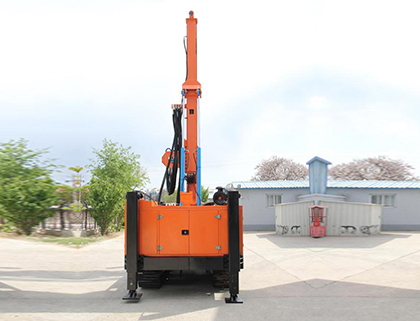

优博林水井钻机(YBL-SJ300)
- 优博林SJ系列水井钻机是优博林公司特别制造的一款钻机，他主要针对中、浅地层，特别是复杂地层施工使用的一种机型，最大钻孔用套管直径可达400mm；可以快速钻透较大的砂卵石地层...
优博林SJ系列水井钻机是优博林公司特别制造的一款钻机，他主要针对中、浅地层，特别是复杂地层施工使用的一种机型，最大钻孔用套管直径可达400mm；可以快速钻透较大的砂卵石地层。
Description
YBL-SJ series well drill is specially manufactured by Youbolin Company. It is mainly used for construction of medium and shallow strata, especially complex strata. Maximum casing diameter for drilling up to 400mm. Which can quickly drill through the larger sand and pebble formation.
YBL-SJ300 技术参数 Specification
|
动力源 Power |
柴油发动机Diesel Engine |
|
康明斯发动机 |
power rating at 2200rpm |
kW |
132 |
|
液压系统 |
Hydraulic system |
|
|
|
工作压力 |
operational pressure |
bar |
200～250 |
|
液压泵流量 |
hydraulic pump |
|
|
|
流量1 |
Q1 |
L/min |
145 |
|
流量2 |
Q2 |
L/min |
145 |
|
流量3 |
Q3 |
L/min |
30 |
|
液压油箱容积 |
hydr.oil tank capacity(Max) |
L |
500 |
|
钻机桅杆 |
Drill mast type |
|
SJ-002 |
|
总长度 |
total length |
m |
9.6 |
|
工作行程 |
free working length |
m |
6.5 |
|
给进力(最大) |
feed force(Max) |
kN |
80 |
|
起拔力(最大) |
pull back force(Max) |
kN |
150 |
|
给进速度(最大) |
feed rate(Max) |
m/min |
30 |
|
起拔速度(最大) |
retraction rate(Max) |
m/min |
30 |
|
冲击式动力头 |
Hydraulic Rotator |
|
冲击频率(最大) |
impact rate(Max) |
次/分 |
800 |
|
冲击功(最大) |
impact energy(Max) |
J |
835 |
|
转速 r/min |
低速 low speed gears |
高速 high speed gears |
|
24 |
55 |
110 |
60 |
120 |
240 |
|
扭矩 kNm |
14 |
7 |
7 |
6.5 |
3.2 |
3.2 |
|
履带底盘 |
Crawler base |
|
|
|
行驶速度 |
crawler speed |
km/h |
4.2 |
|
接地比压 |
ground pressure |
N/c㎡ |
0.67 |
|
夹持器 |
Clamp |
|
|
|
钻具夹持范围 |
clamping Dia.(Max) |
(mm) |
Φ50～Φ300 |
|
钻机外型尺寸 |
Transport Dimensions |
|
|
|
长×宽×高 |
(L×W×H) |
m |
9.6×2.2×3.2 |
|
钻机质量 |
Weight |
t |
≈12 |
|
